Descripción del producto

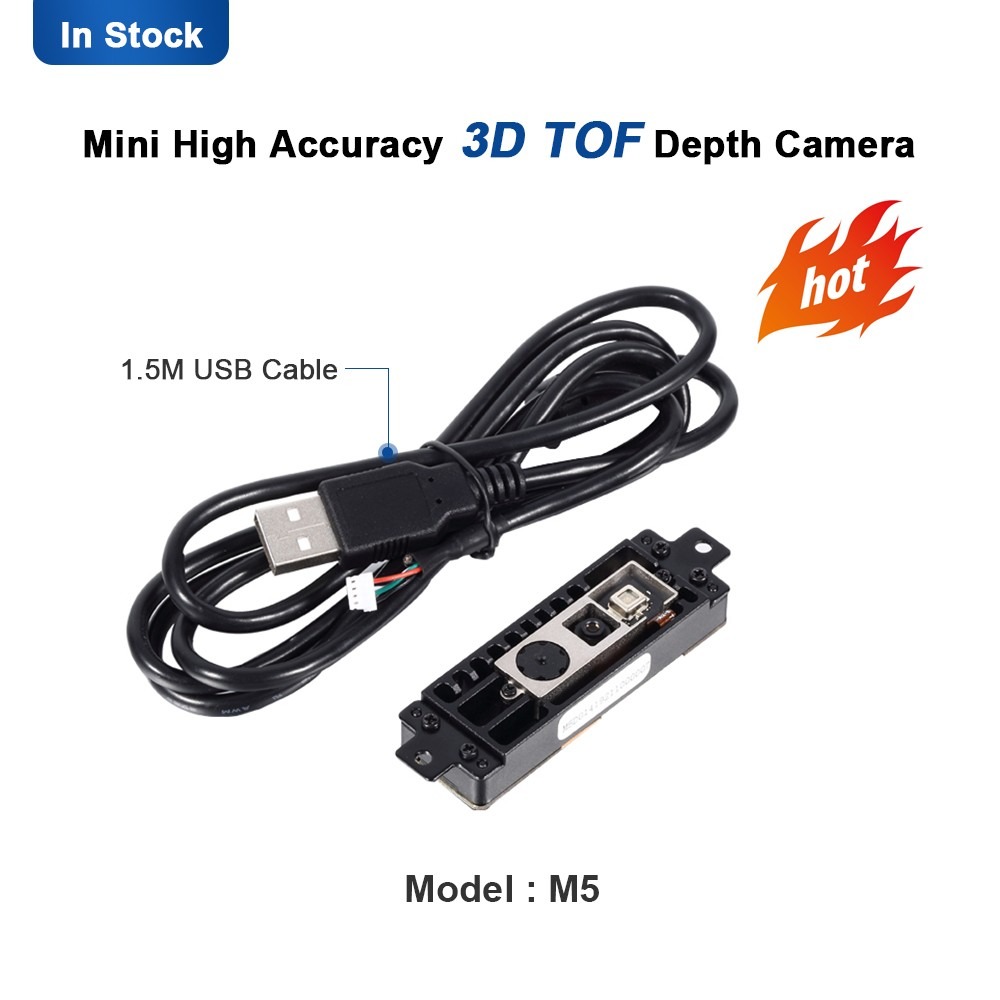

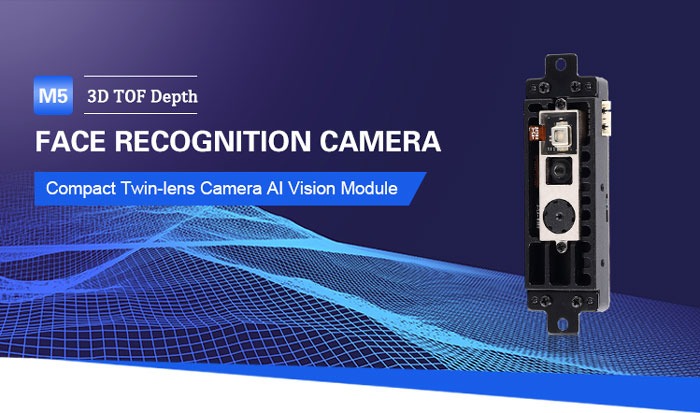

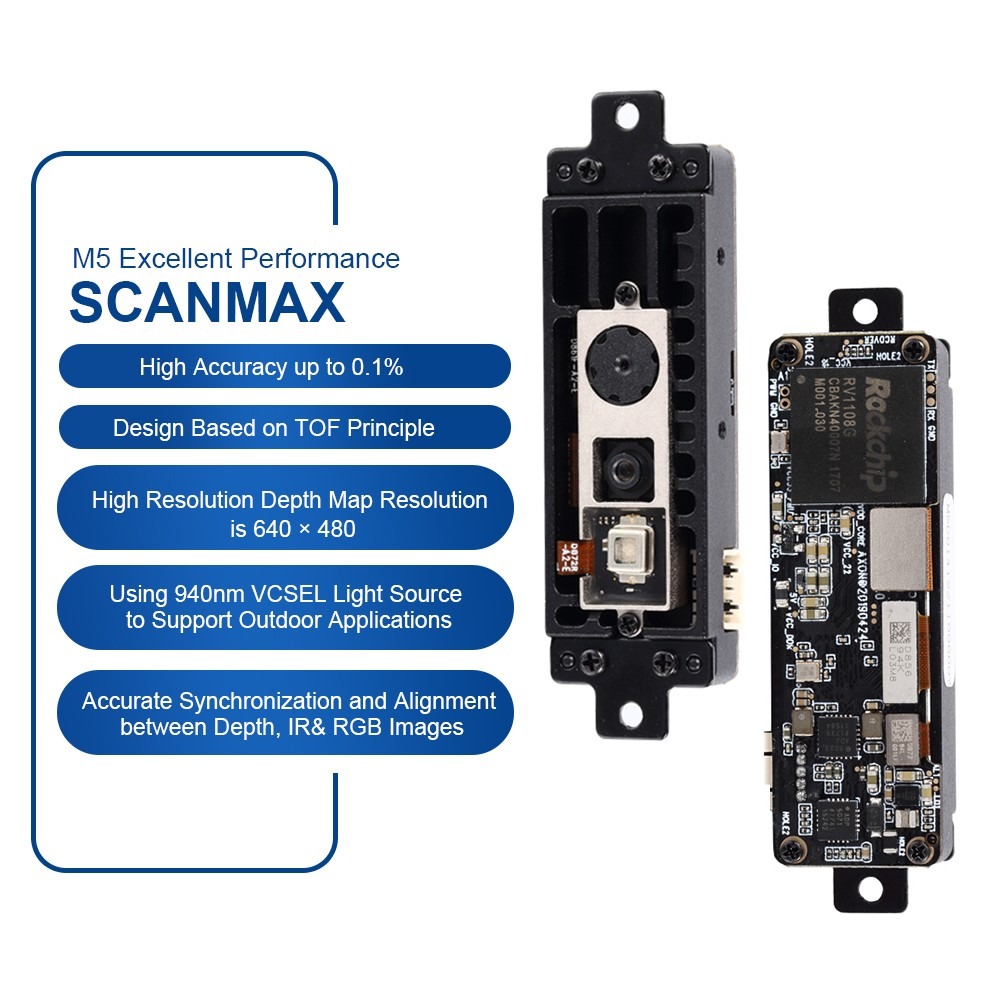

Scanmax RGBD-M5 es una cámara Time of Flight diseñada para la medición precisa de profundidad 3D. Esta cámara RGB-D miniaturizada cuenta con un sensor de profundidad ToF de 640 × 480 píxeles y una cámara RGB de 5 millones de píxeles. Se puede integrar fácilmente en módulos terminales para realizar modelado 3D, reconocimiento facial, detección de vida, reconocimiento de escenas, y también se utiliza en interacción gestual para VR/AR, vigilancia de seguridad, nuevo comercio minorista y otros campos.
El diseño miniaturizado y ultradelgado es adecuado para diversos terminales de detección embebidos y portátiles, y permite funciones como reconocimiento facial, detección de vida, reconocimiento de escenas y gestos. El producto incluye un SDK completo, lo que permite a los usuarios realizar integración de dispositivos y desarrollo secundario según sus propias necesidades.
Características del producto:
1. Alta precisión: más del 99,9 % de precisión en el reconocimiento
2. Velocidad de reconocimiento ultrarrápida mediante escaneo facial
3. Flexible y aplicable en múltiples escenarios y diversos archivos
4. Detección de vida 3D TOF con rendimiento eficiente y estable
5. Alta resolución: la resolución del mapa de profundidad es de 640 × 480
6. Iluminación: utiliza fuente de luz VCSEL de 940 nm, compatible con aplicaciones en interiores y exteriores

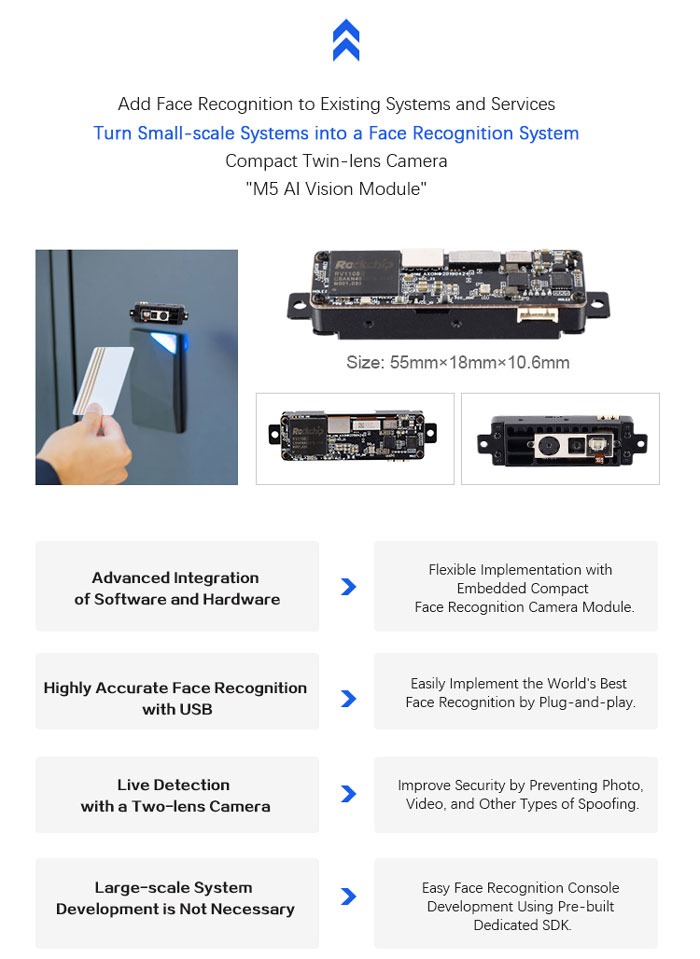

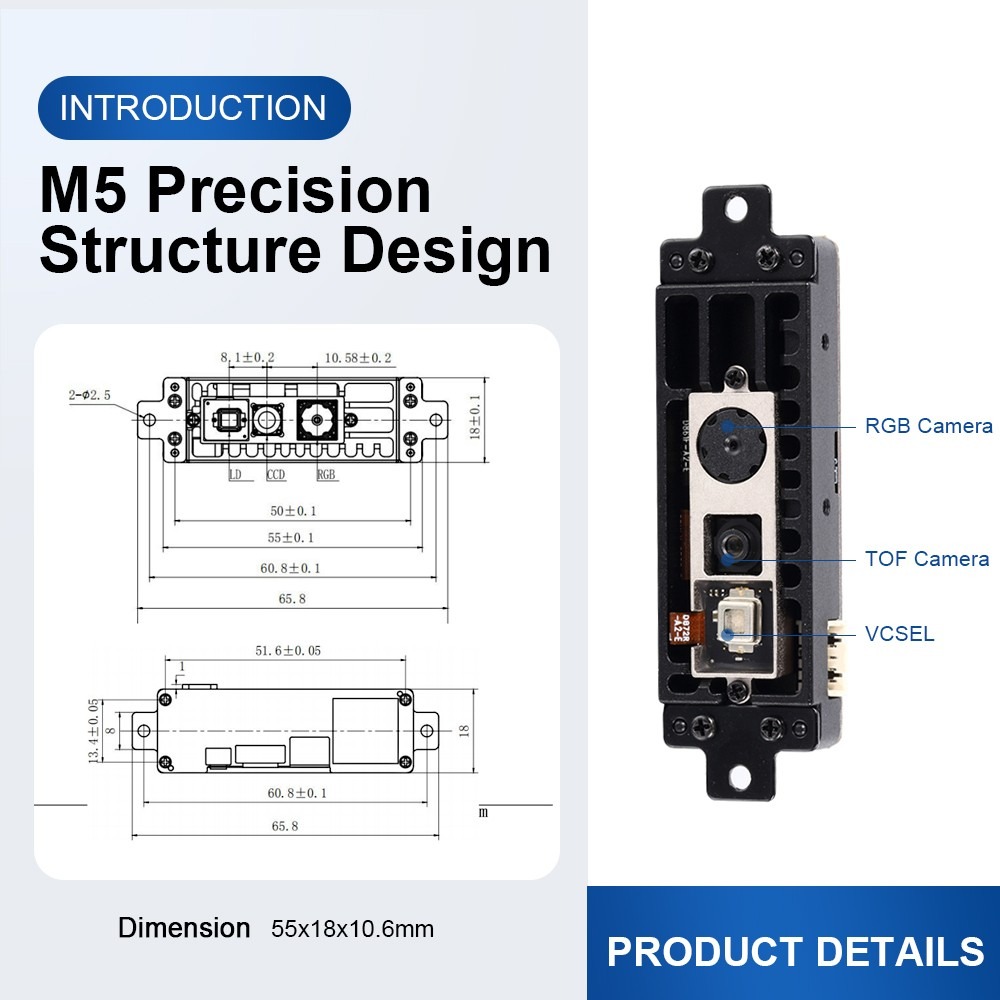

7. Diseño miniaturizado y ultradelgado, con un tamaño de 55 mm × 18 mm × 10,6 mm, adecuado para diversas aplicaciones embebidas
8. Sincronización y alineación precisas entre imágenes de profundidad, IR y RGB
9. Tecnología de cámara 3D: Time of Flight
10. Rango de profundidad: hasta 6 m

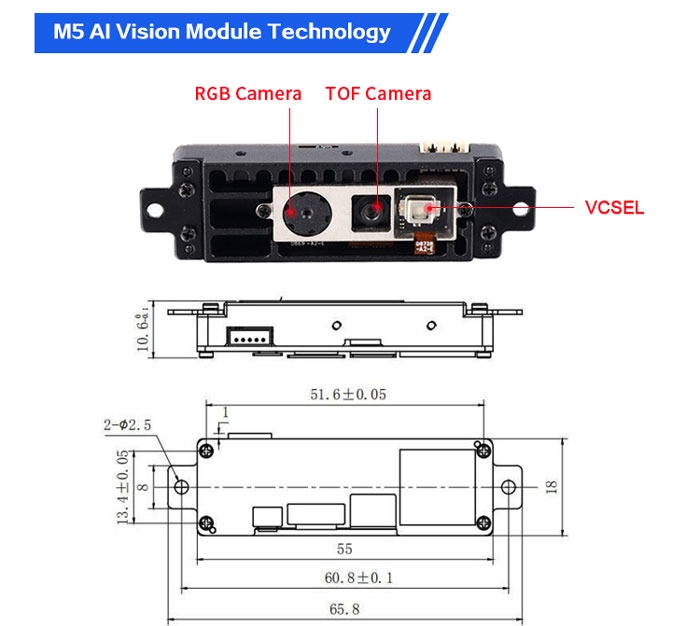

Componentes principales del hardware del producto
⚫ Un módulo de cámara TOF
⚫ Un láser VCSEL
⚫ Un módulo de cámara RGB
⚫ Un chip ASIC dedicado de procesamiento
⚫ Una placa base de control (que incluye CPU, FLASH, etc.)

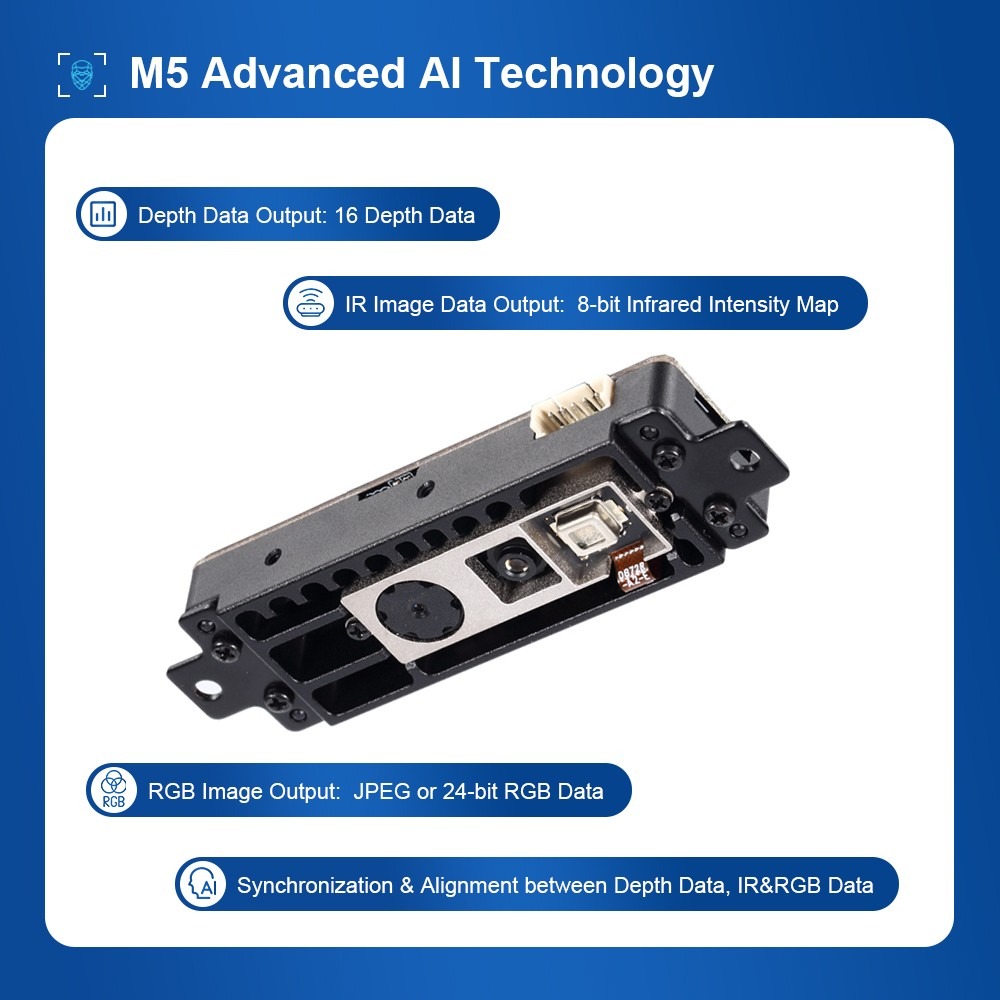

Salida de datos:
1. Datos de profundidad: salida de datos de profundidad uint16
2. Datos de imagen IR: salida de mapa de intensidad infrarroja de 8 bits
3. Imagen RGB: salida de datos JPEG o RGB de 24 bits
4. Sincronización y alineación entre datos de profundidad, IR y RGB
Aplicaciones:
Cámara RGB-D, cámara de profundidad 3D TOF: aplicaciones de RGBD-M5
El producto RAKINDA M5 se puede utilizar ampliamente en diversos escenarios de detección de visión profunda, incluyendo principalmente:
Robots móviles autónomos (AMR)
Cuidado de pacientes / Monitorización de pacientes
Vehículos guiados autónomos (AGV)
Dispositivos antispoofing basados en reconocimiento facial
Conteo de personas en análisis de comercio minorista
Industria | Aplicación |
Entretenimiento corporal | Juegos corporales, extracción de esqueleto, prueba de ropa virtual 3D, reconocimiento de gestos, etc. |
Reconocimiento facial | Pago facial, control de acceso facial, máquina integrada con verificación de identidad, etc. |
Robótica | Robot de evasión de obstáculos |
| Rango de medición FOV, conteo de personas, modelado 3D |
Parámetro | Especificaciones | |
Modelo | RAKINDA M5 | |
TOF (Time of Flight) | Resolución (horizontal × vertical) | 640×480 |
Campo de visión (horizontal y vertical) | 60°× 45° | |
Velocidad de fotogramas (fps) | Máximo 30 | |
RGB | Resolución (horizontal × vertical) | Compatible con 1080P/960P/720P/VGA |
Campo de visión (horizontal y vertical) | 74°× 56° @960P (por defecto) 63°× 37° @1080P 74°× 42° @720P 74°× 56° @VGA | |
Velocidad de fotogramas (fps) | Máximo 30 | |
Codificación de vídeo | JPEG, RGB | |

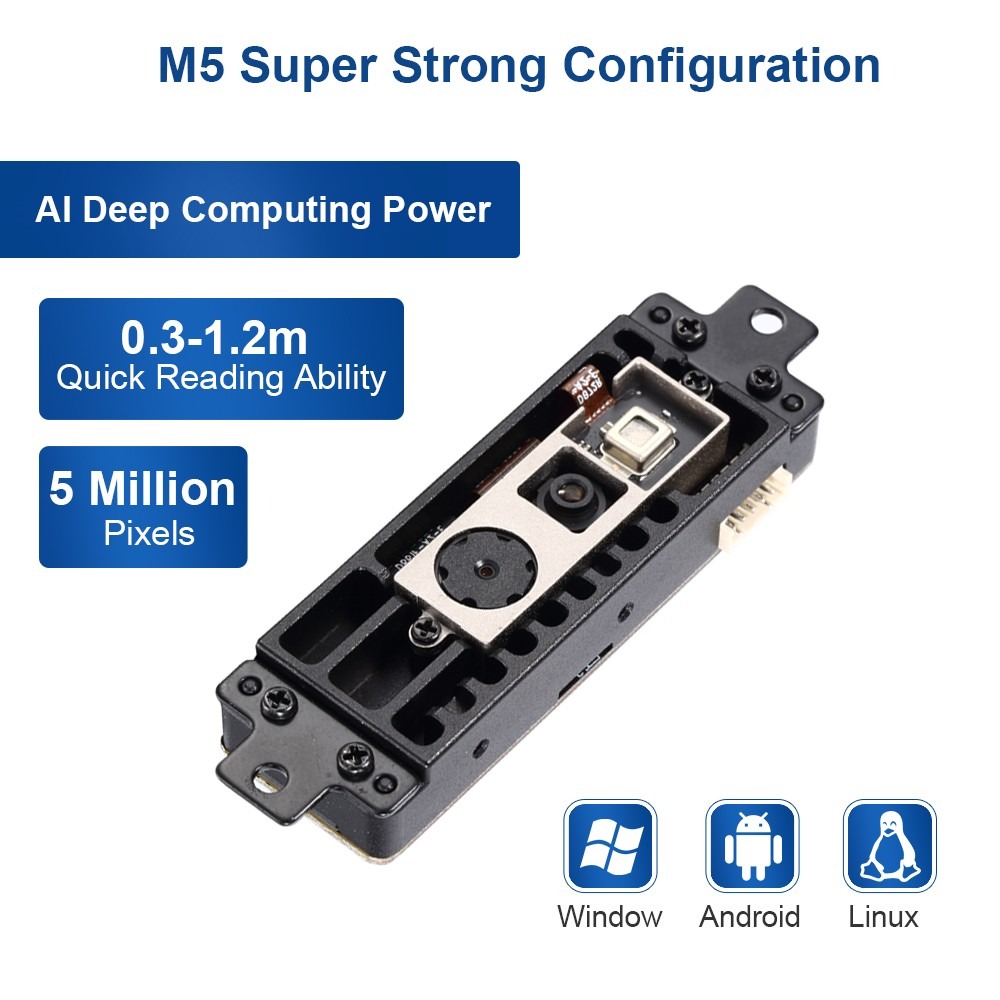

Rango de detección (unidad: m) Nota 1 | 0,3 - 1,2 | |
Precisión de medición Nota 2 | 0,1% | |
Precisión de medición Nota 3 | 1% | |
Fuente de luz | VCSEL 940 nm | |

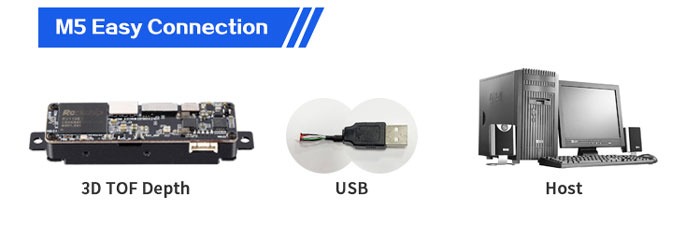

Interfaz de transmisión de datos | Micro USB | |
Alimentación | 5V | |
Consumo de energía típico (W) | 3,4 | |
Temperatura de funcionamiento (°C) | 0-45 | |

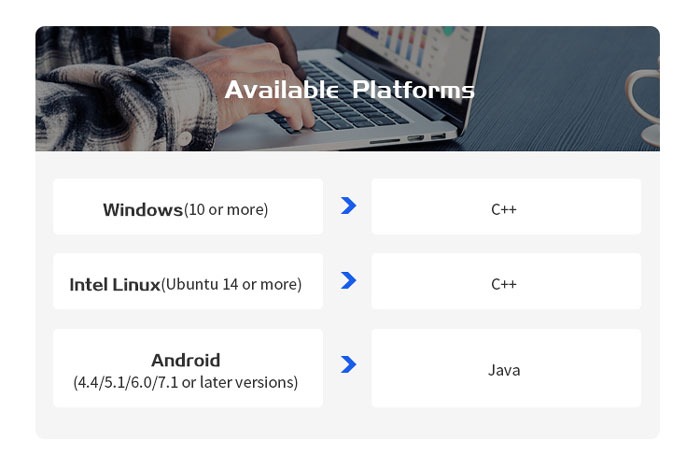

Sistema operativo | Windows 7 y superior, Linux, Android | |
Tamaño estructural (largo × alto × profundidad, unidad: mm) | 55×18×10,6 (módulo sin acero de montaje) 65,8×18×10,6 (módulo sin acero de montaje) | |
Nota 1: Distancia de medición: para prueba en pared blanca con reflectividad del 90%, distancia de detección en el área central; la reflectividad afecta la distancia de medición, la precisión y la exactitud.
Nota 2: Precisión de medición: para prueba en pared blanca con reflectividad del 90%, error cuadrático medio de la prueba repetida en el área central.
Nota 3: Exactitud de medición: para prueba en pared blanca con reflectividad del 90%, error entre la distancia medida y la distancia real.
Nota 4: Si la corriente de alimentación de 5V del puerto USB a nivel de placa es superior a 1A, la alimentación se puede suministrar directamente a través del puerto USB; si la corriente es inferior a 1A, la alimentación se suministra a través del cable accesorio dedicado.
Nota 5: El módulo en forma de placa y el diseño integrado deben utilizarse con el diseño de disipación de calor del equipo completo; consulte la guía de diseño o contacte al fabricante para obtener el esquema de disipación de calor.
