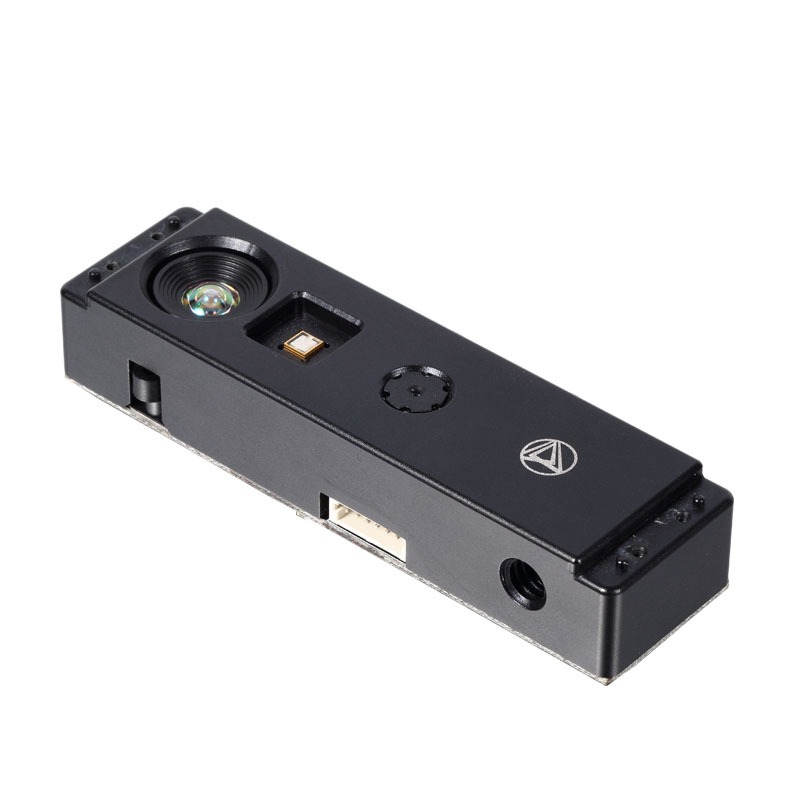

Descripción del producto
Es un producto derivado perteneciente a la serie M3. Cuenta con un tamaño más compacto y un menor consumo de energía. Utiliza un tamaño de apariencia estandarizado y una interfaz unificada. La transmisión de datos y la alimentación se aplican principalmente a escenarios como el reconocimiento facial y el reconocimiento de gestos, lo que facilita la integración del sistema para los usuarios.

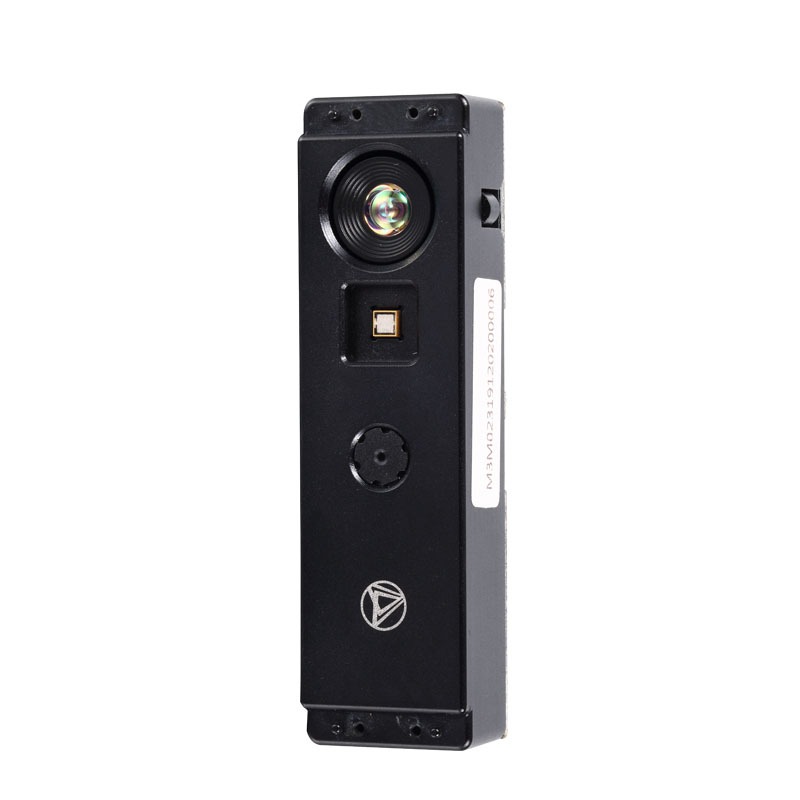

El producto integra una cámara de profundidad TOF de 640 × 480 píxeles y una cámara RGB de 5 megapíxeles. El producto incluye un SDK completo, lo que permite a los usuarios realizar la integración del dispositivo y el desarrollo secundario según sus propias necesidades.
Características del producto:
1. Detección facial dinámica
Algoritmos de seguimiento y reconocimiento basados en
2. Flujo de vídeo
Almacenamiento local de 10 000 dispositivos compatibles
3. Biblioteca de personal
Compatible con la configuración del contenido de la pantalla.

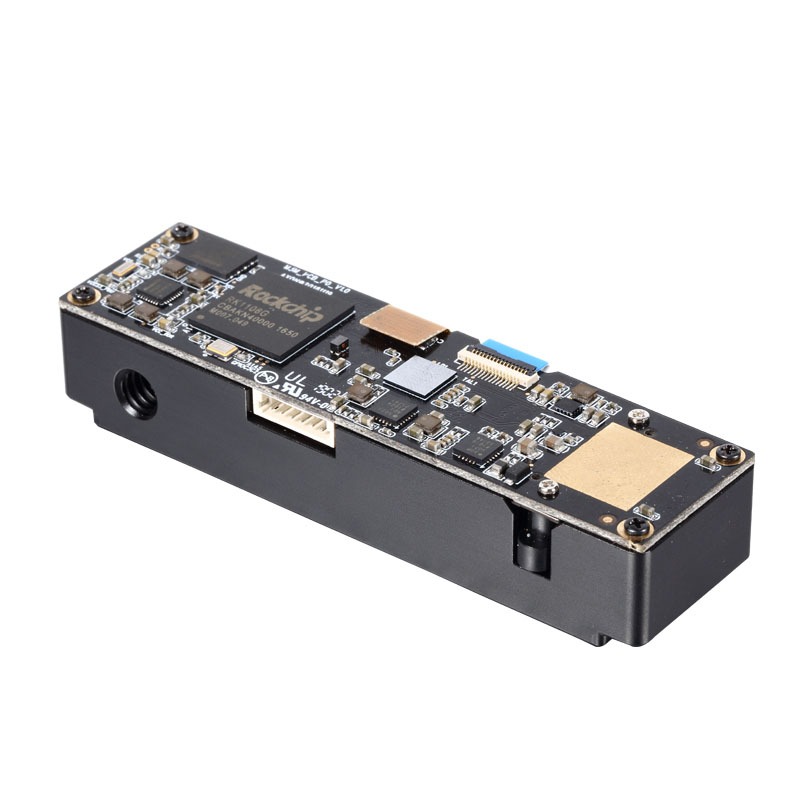

Componentes principales del hardware del producto
⚫ Un módulo de cámara TOF
⚫ Un láser VCSEL
⚫ Un módulo de cámara RGB
⚫ Un chip ASIC dedicado de procesamiento
⚫ Una placa base de control (que incluye CPU, DDR, FLASH, etc.)
⚫ Un cable de interfaz de 6 pines a USB + alimentación (5 V)

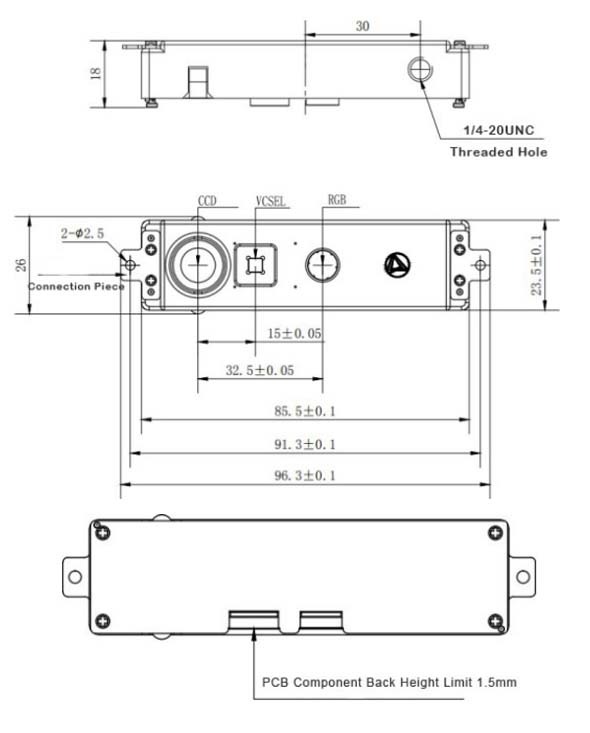

Tamaño estructural del producto (unidad: mm)
Escenarios de aplicación
El producto RAKINDA M3 se puede utilizar ampliamente en diversos escenarios de detección visual de profundidad, incluyendo principalmente:
Industria | Aplicación |
Entretenimiento corporal | Juegos corporales, extracción de esqueleto, prueba de ropa virtual 3D, reconocimiento de gestos, etc. |
Reconocimiento facial | Pago facial, control de acceso facial, máquina integrada con verificación de identidad, etc. |
Robótica | Evasión de obstáculos |
Educación | Enseñanza interactiva 3D, Demo de aprendizaje TOF |
Especificaciones | Especificaciones | ||
Modelo | M3 | ||
T O F | Resolución (horizontal × vertical) | 640×480 | |
Campo de visión (horizontal y vertical) | 80°× 60° | ||
Velocidad de fotogramas (fps) | Máximo 30 | ||
R G B | Resolución (horizontal × vertical) | Compatible con 1080P/960P/720P/VGA | |
Campo de visión (horizontal y vertical) | 74°× 56° @960P (por defecto) 63°× 37° @1080P 74°× 42° @720P 74°× 56° @VGA | ||
Velocidad de fotogramas (fps) | Máximo 30 fps @ 960P/720P/VGA Máximo 15 fps @ 1080P | ||
Codificación de vídeo | JPEG, RGB | ||
Rango de detección (unidad: m) Nota 1 | 0,35-1,2 | 0,5-3 | |
Precisión de medición Nota 2 | 0,1% | 0,3% | |
Exactitud de medición Nota 3 | ＜1% | ||
Fuente de luz | VCSEL 850 nm | ||
Interfaz de transmisión de datos | Interfaz terminal de 6 pines a USB 2.0 | ||
Alimentación | Interfaz terminal de 6 pines a interfaz de alimentación DC de 5V | ||
Consumo de energía típico (W) | 3,2 | 3,6 | |
Temperatura de funcionamiento (°C) | 0-50 | ||
Sistema operativo | Windows 7 y superior, Linux, Android | ||
Tamaño estructural (largo × alto × profundidad, unidad: mm) | 85,5×23,5×18 (sin chapa de acero instalada) 96,3×23,5×18 (con chapa de acero de montaje) | ||
Nota 1: Distancia de medición: para prueba en pizarra pequeña blanca con reflectividad del 90%, distancia de detección en el área central; la reflectividad afecta la distancia de medición, la precisión y la exactitud.
Nota 2: Precisión de medición: para prueba en pizarra pequeña blanca con reflectividad del 90%, error cuadrático medio de las pruebas repetidas en el área central.
Nota 3: Exactitud de medición: para prueba en pizarra pequeña blanca con reflectividad del 90%, error entre la distancia medida y la distancia real.
