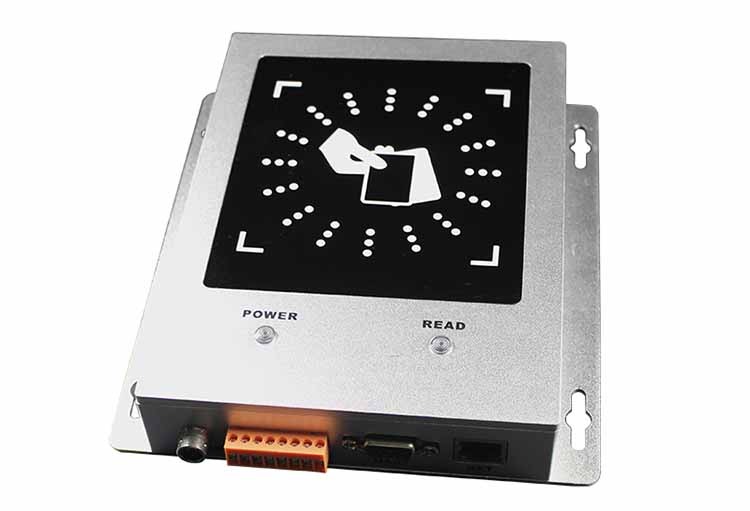

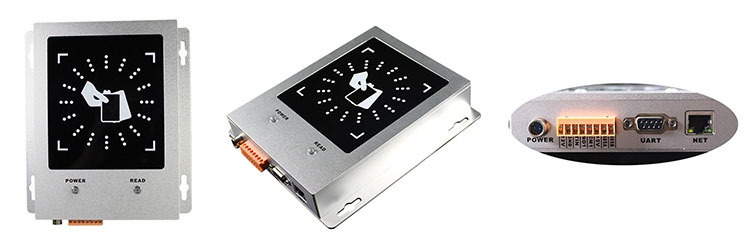

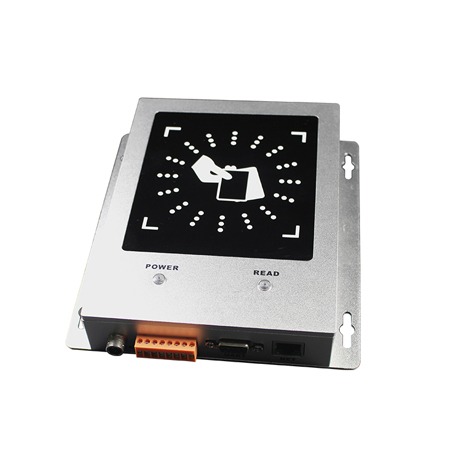

Lector de escritorio metálico SM-8300
SM-8300 es un diseño con carcasa de aluminio metálico; compatible con métodos de comunicación RS485, RS232, TCP/IP y Wiegand26/34; tamaño pequeño, estético y fácil de colocar sobre el escritorio. Compatibilidad total con el protocolo ISO-18000-6C (EPC G2).
Proporciona software DEMO de escritura y lectura automática de tarjetas, para facilitar la escritura de tarjetas a los clientes.

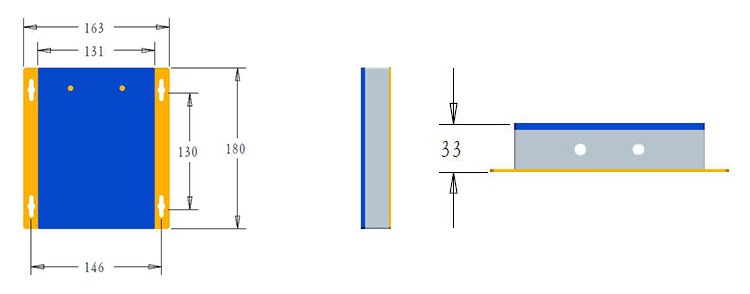

Tamaño del producto

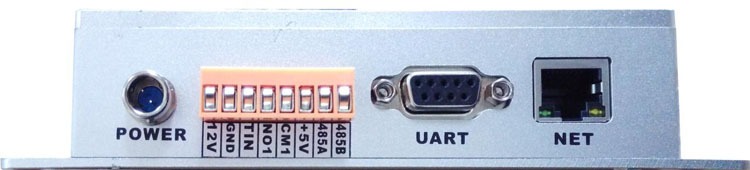

Interfaz del producto

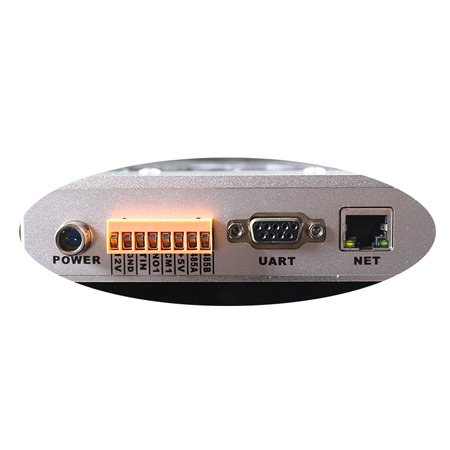

Definición del puerto de entrada y salida (GPIO)
Número de pin | Nombre del puerto | Descripción |
1 | 12V | Entrada/salida +12V |
2 | GND | Tierra |
3 | TIN | Entrada de disparo (activo en nivel bajo) |
4 | NO1 | Salida del relé 1 (normalmente abierto) |
5 | COM1 | Entrada común del relé 1 |
6 | +5V | Salida +5V |
11 | 485A | RS485A |
12 | 485B | RS485B |
DEMO:

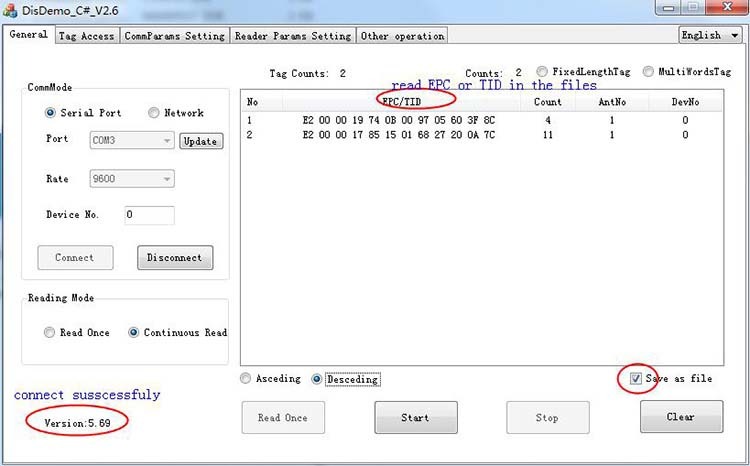

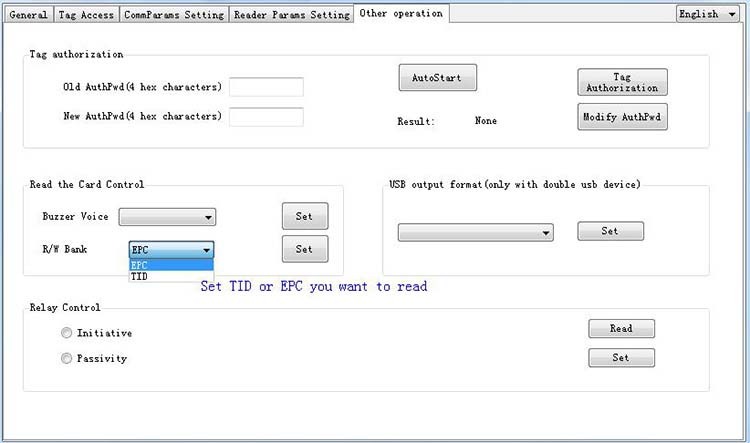

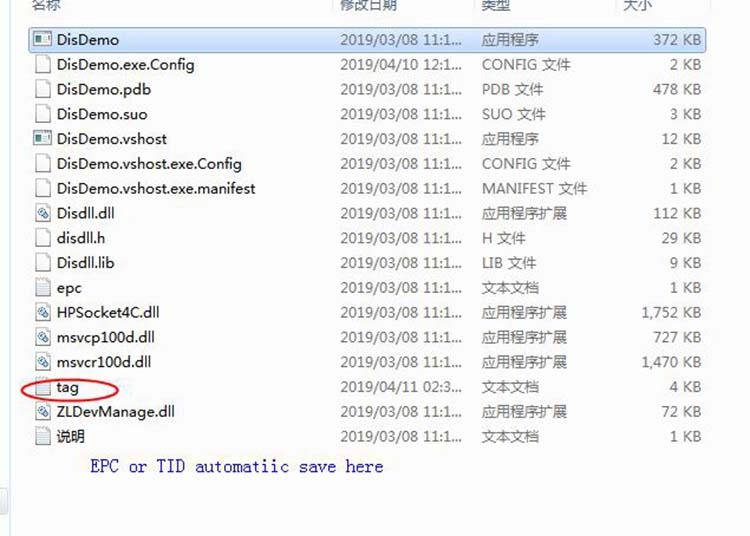

1. Leer EPC o TID
Presione Alt+0 (Si desea guardar el archivo, presione Alt+0 y aparecerán las opciones para guardar).

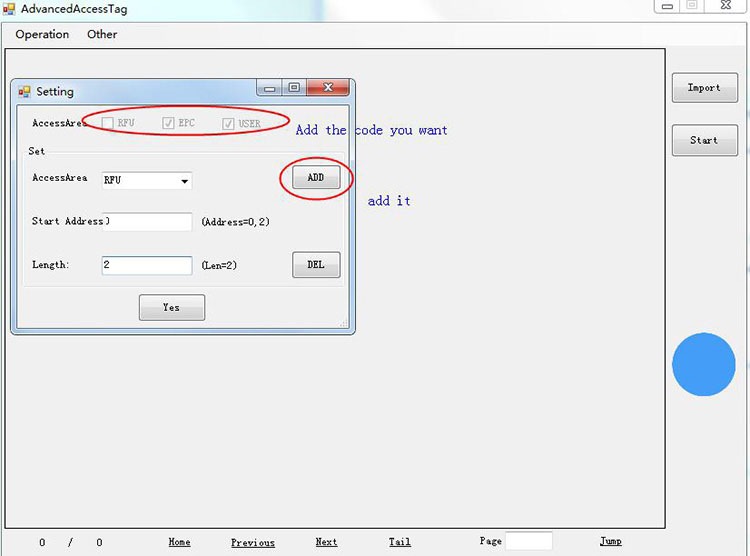

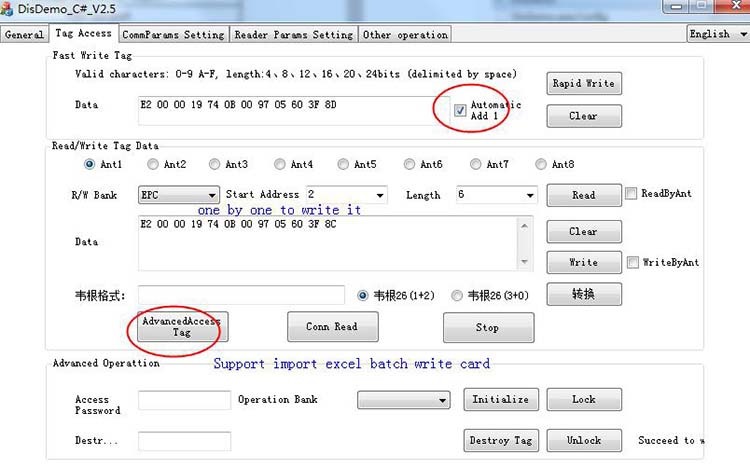

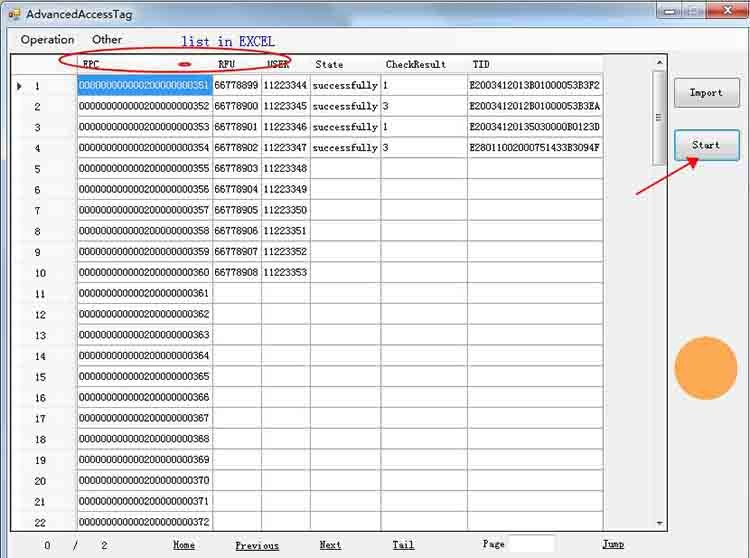

2. Cómo escribir EPC, Reserve y código de usuario
