Características del producto
Rendimiento eléctrico: La antena de uso general adecuada para aplicaciones RFID en banda UHF tiene las características de alta ganancia, baja relación de onda estacionaria, etc. Posee las ventajas duales de la distancia de lectura de largo alcance de la antena polarizada linealmente y la no direccionalidad de la antena polarizada circularmente.
Propiedades mecánicas: Aspecto estético y compacto, diseño impermeable con junta tórica y silicona, carcasa con diseño reforzado, adecuada para todo tipo de entornos adversos.
Aplicación
La SM-T0258 se puede utilizar fácilmente en aplicaciones RFID como control de acceso, almacenamiento, logística y venta minorista en la banda UHF.
Instalación
La SM-T0258 se puede montar en estructuras de acero o pilares mediante su propio soporte o un soporte adaptado por el usuario, y se conecta al lector a través del cable coaxial. La antena se puede instalar horizontal o verticalmente, según la orientación de montaje del soporte. Después de la instalación, el ángulo de inclinación de la antena se puede ajustar según la situación real.
El soporte de montaje de la antena es opcional y el cliente puede elegirlo según sus necesidades.

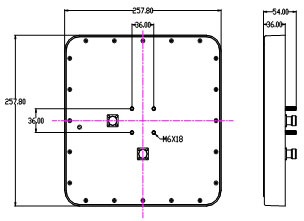

Dimensiones
Pasos de instalación
2.1 Instalación horizontal

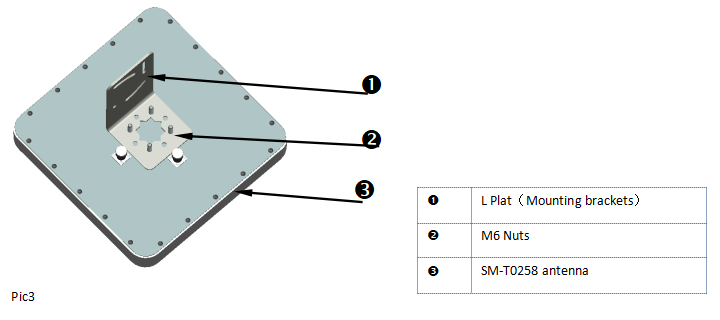

Paso 1: Fije la placa en L a la antena con "tuerca M6 y arandela plana, arandela de presión", como se muestra en la Imagen 3.

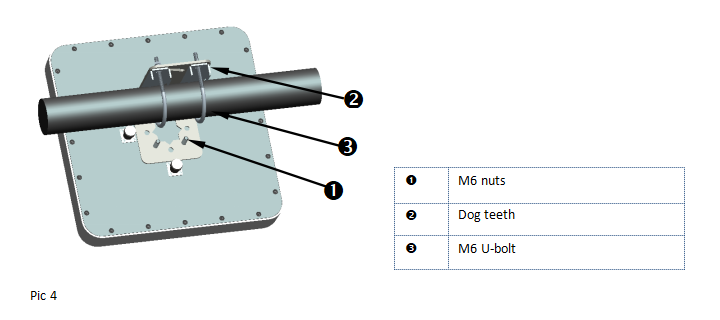

Paso 2: Utilice el "perno en U M6, tuerca y arandela plana" y los "dientes de perro" para fijar la antena en la estructura de acero horizontal o vertical, o en el pilar, consulte la Imagen 4.
2.2 Instalación vertical

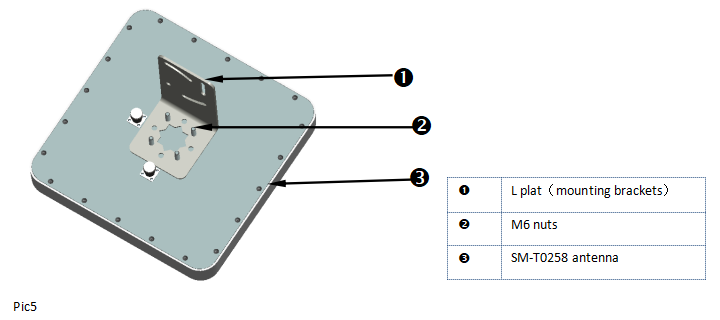

Paso 1: Fije la placa en L a la antena con "tuerca M6 y arandela plana, arandela de presión", consulte la Imagen 5.

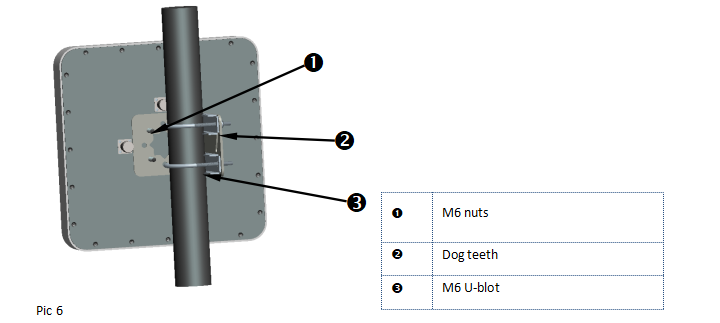

Paso 2: Utilice el "perno en U M6, tuerca y arandela plana" y los "dientes de perro" para fijar la antena en la estructura de acero horizontal o vertical, o en el pilar, consulte la Imagen 6.
Diagrama de radiación de la antena

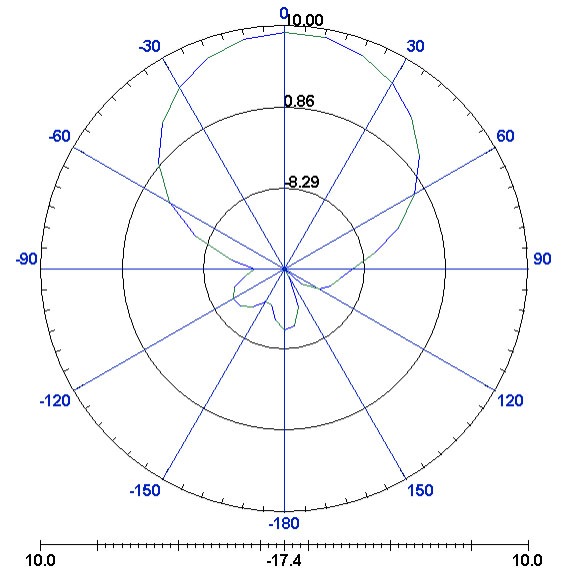

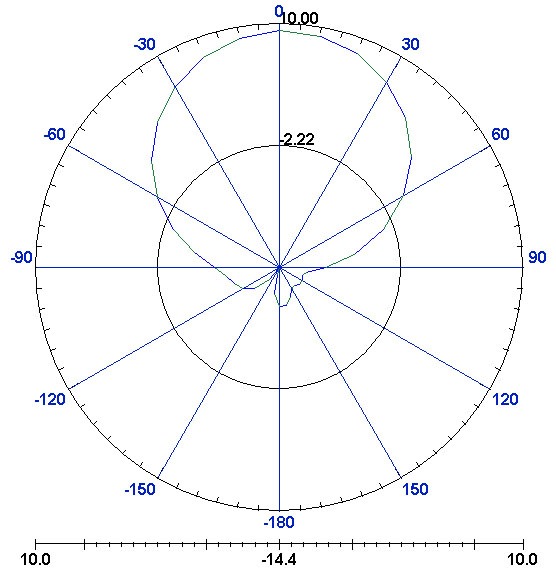

Imagen 7 Diagrama de radiación de la antena 1 (lado E)

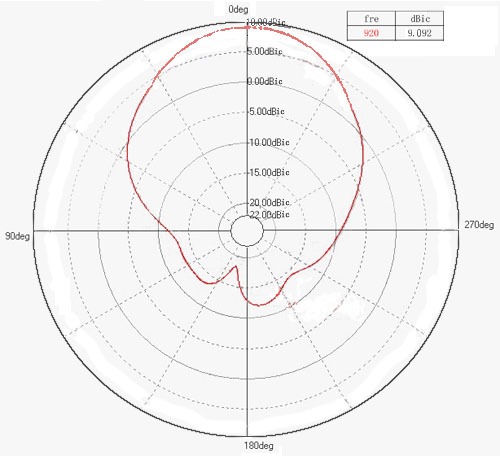

Imagen 8 Diagrama de radiación de la antena 2 (lado H)
Imagen 9 Diagrama de radiación de la antena 3 (diagrama bidimensional, ganancia superior a 9 dBi)

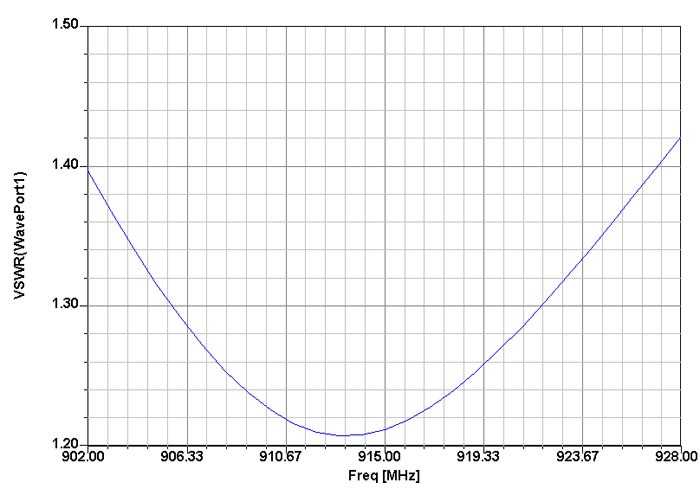

Imagen 10 Relación de onda estacionaria de la antena

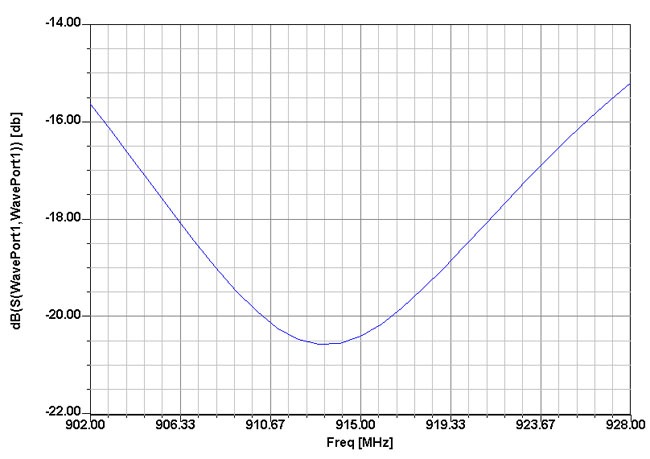

Imagen 11 Parámetro S del puerto de entrada de la antena
Problemas y precauciones
La SM-T0258 es una antena direccional polarizada linealmente cruzada. Al utilizarla, se debe tener cuidado de ajustar el ángulo de inclinación de la antena para obtener un rendimiento de lectura óptimo.
La SM-T0258 se puede utilizar en exteriores, pero no es adecuada para su uso en entornos ácidos o alcalinos.
Rendimiento | |
Frecuencia | 902MHz ～ 928MHz |
Relación de onda estacionaria de tensión | ≤ 1.3:1 |
Ganancia | > 9dBi |
HPBW lado H | 70° |
HPBW lado E | 70° |
Polarización | |
Humedad relativa | 5% ～ 95% |
Impedancia de entrada | 50 Ω |
Tipo de conector | N-50KFD (N-type macho/hembra) (dos puertos de entrada) |
Especificaciones | |
Tamaño | 258mm × 258mm × 36mm |
Peso | 0.91kg |
Material | ABS |
Color | Blanco |
Grado IP | IP67 |
Temperatura de funcionamiento | -40℃ ~ +85℃ |
Temperatura de almacenamiento | -40℃ ~ +85℃ |
